TLK7-EVM是一款创龙科技基于Xilinx Kintex-7系列FPGA设计的高端评估板,由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境。
评估板接口资源丰富,引出FMC、SFP+、PCIe、SATA、HDMI等接口,方便用户快速进行产品方案评估与技术预研。
案例功能:
使用TLCameraLinkF模块采集CameraLink相机的图像数据后,由TLCameraLinkF模块的HDMI接口输出显示。案例支持MVC1381SAM-CL60-S00和RS-A5241-CM107-S00 CameraLink黑白相机,以及RS-A5241-CC107-S00 CameraLink彩色相机。
案例使用lvds_n_x_1to7_sdr_rx模块将CameraLink相机输入的差分视频数据转化成并行数据;使用cameralink_bit_allocation_rx模块将并行视频数据进行重组、信号分离;通过VDMA将视频数据缓存到DDR。通过AXI4-Stream Switch选择黑白CameraLink相机或彩色CameraLink相机视频数据;通过Video Mixer将视频数据叠加到1920x1080的视频并通过HDMI输出显示。使用MicroBlaze运行裸机程序,对VDMA、AXI4-Stream Switch等IP核进行初始化。
案例逻辑框图
如下。
图 3
硬件框图
图 4 评估板硬件框图

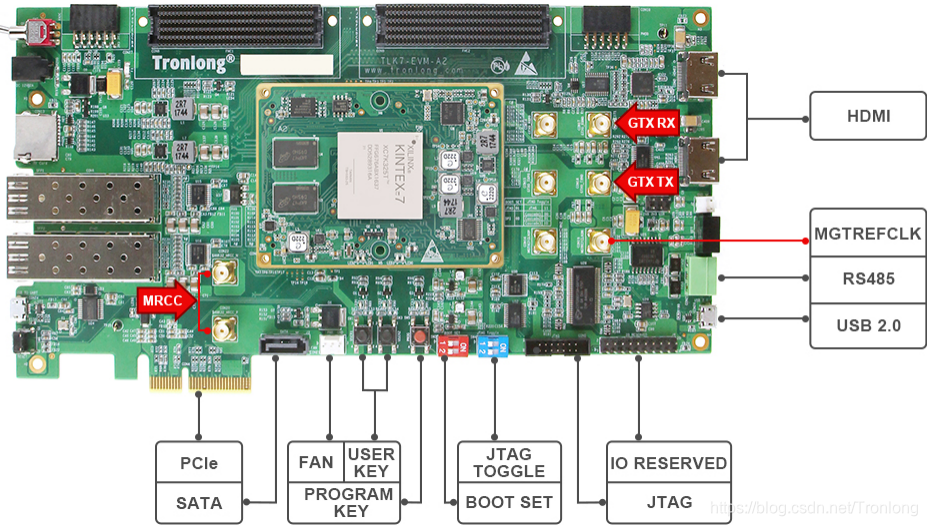

图 5 评估板硬件资源图解1
图 6 评估板硬件资源图解2
硬件参数
表 1
FPGA |
Xilinx Kintex-7 XC7K325T-2FFG676I |
ROM |
256Mbit SPI NOR FLASH |
2Kbit EEPROM |
|
RAM |
512M/1GByte DDR3 |
Logic Cells |
326080 |
B2B Connector |
4x 100pin高速B2B连接器,间距0.5mm,合高5.0mm,共400pin |
LED |
2x电源指示灯(核心板1个,底板1个) |
1x Done指示灯(核心板) |
|
5x用户可编程指示灯(核心板2个,底板3个) |
|
KEY |
1x系统复位按键 |
1x PROGRAM按键 |
|
2x用户输入按键 |
|
PCIe |
1x PCIe由两组GTX引出,共两通道,x4金手指连接方式 |
HDMI |
1x HDMI OUT,1x HDMI IN |
SFP+ |
2x SFP+光口,支持万兆光模块,由高速串行收发器(GTX)引出 |
SD |
1x Micro SD接口 |
USB |
1x USB 2.0,Micro USB接口 |
SATA |
1x 7pin SATA接口 |
IO |
1x 12pin PMOD接口 |
2x 400pin FMC连接器,LPC标准 |
|
UART |
1x UART,Micro USB接口 |
1x RS485串口,3pin绿色端子,间距3.81mm |
|
XADC |
1x 12pin排母,2x 6pin规格,双通道,12bit,1MSPS,1.0Vp-p |
SMA |
2x MRCC,全局参考时钟 |
2x MGTREFCLK,GTX参考时钟 |
|
2x GTX TX |
|
2x GTX RX |
|
JTAG |
1x 14pin JTAG接口,间距2.0mm |
1x 2bit JTAG模式选择拨码开关 |
|
BOOT SET |
1x 2bit启动方式选择拨码开关 |
FAN |
1x 3pin FAN,12V供电,间距2.54mm |
SWITCH |
1x电源摆动开关 |
POWER |
1x 12V2A直流输入DC417电源接口,外径4.4mm,内径1.65mm |
软件参数
表 2
Vivado版本号 |
2017.4 |
XSDK版本号 |
2017.4 |
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
- 提供平台开发工具,节省软件整理时间,上手容易;
- 提供丰富的Demo程序,方便快速进行产品评估。
开发案例主要包括:
- CameraLink、SDI、HDMI、PAL视频输入/输出案例
- 高速AD(AD9613)采集 + 高速DA(AD9706)输出案例
- AD9361软件无线电案例
- UDP(10G)光口通信案例
- UDP(1G)光口通信案例
- Aurora光口通信案例
- PCIe通信案例
更多详情与建议,欢迎私聊我!
