[资料] 10个PCB LAYOUT基本法则
917 查看
8 回复
 楼主 | 发布于 2018-08-23 | 只看楼主
分享到：

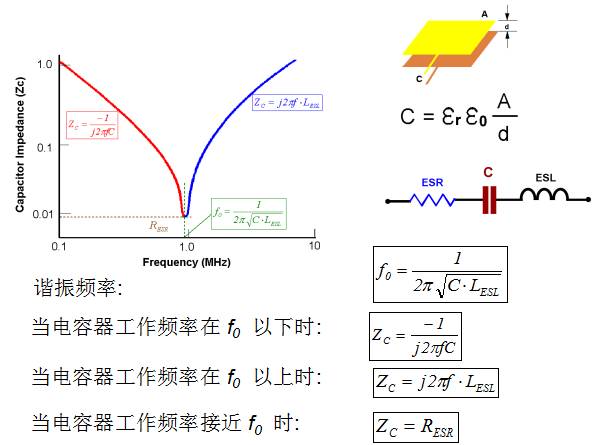

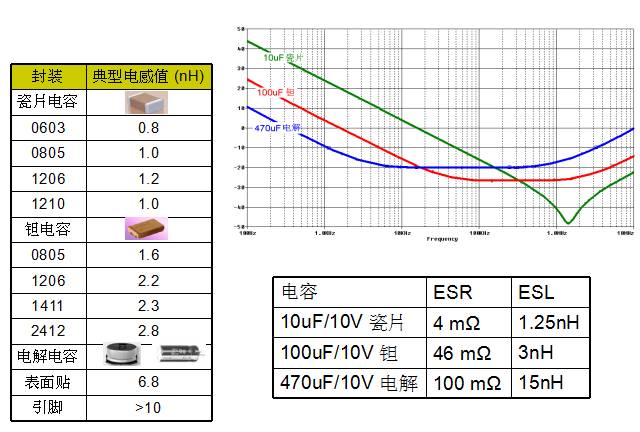

电容模型

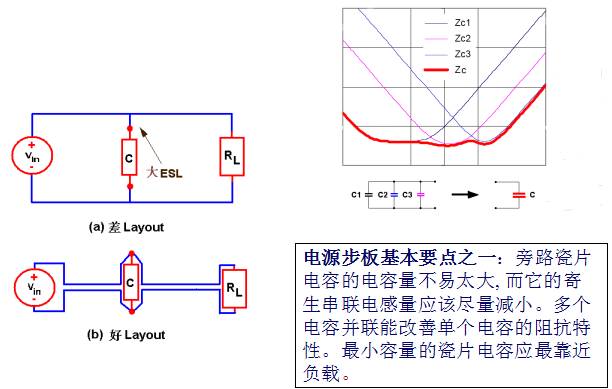

电容并联高频特性

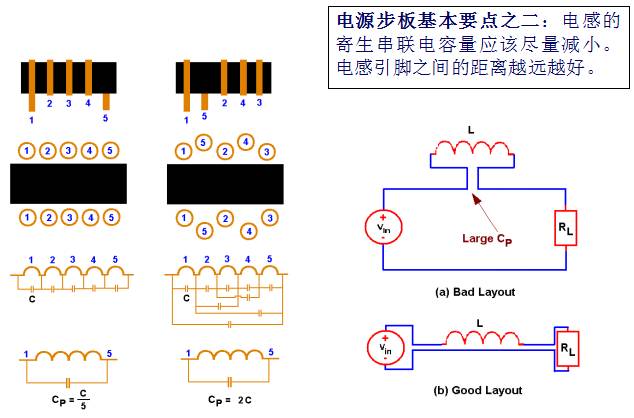

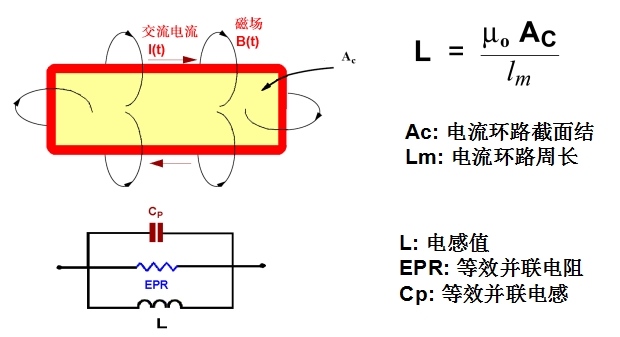

电感模型

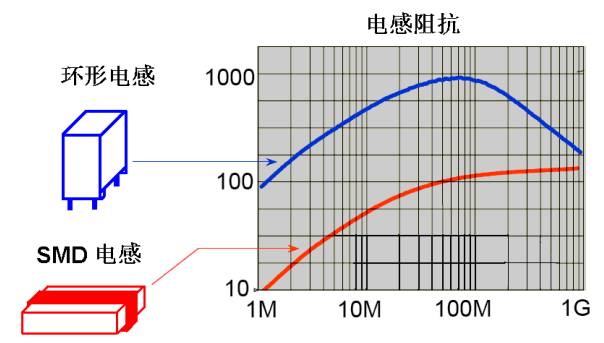

电感特性

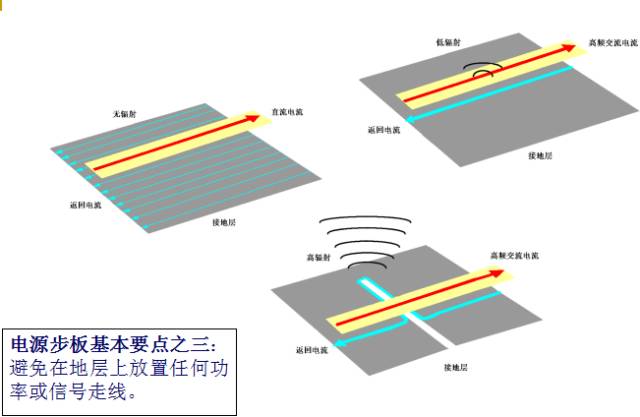

镜象面概念

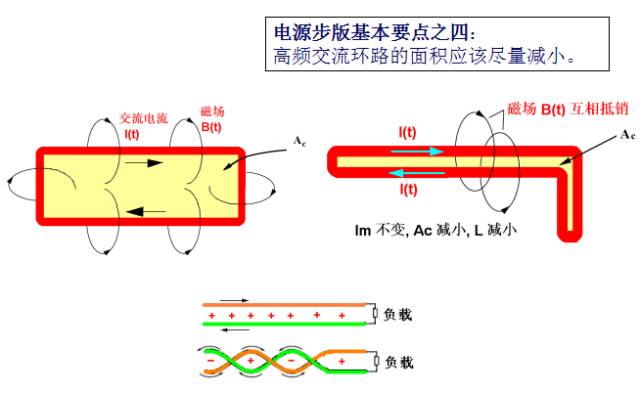

高频交流电流环路

过孔 (VIA) 的例子

PCB板层分割

降压式(BUCK)电源：功率部分电流和电压波形

降压式电源排版差的例子

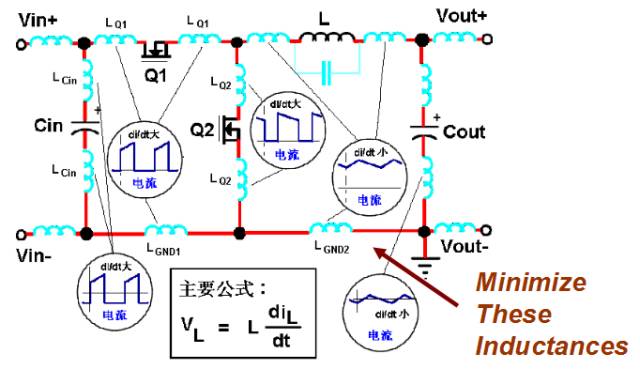

电路等效图

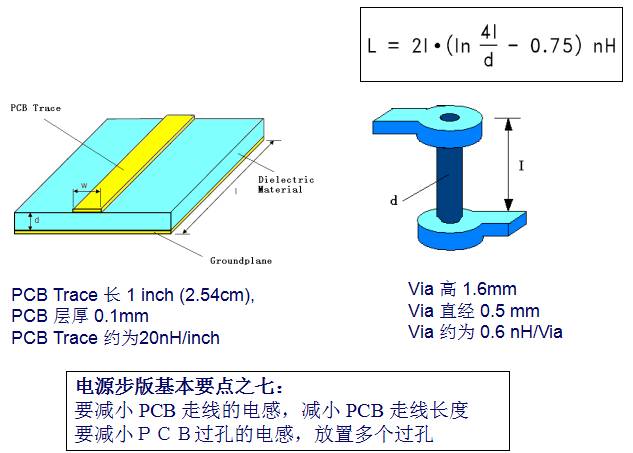

PCB Trace - Via 电感估算

焊盘(PAD)和旁路电容的放置

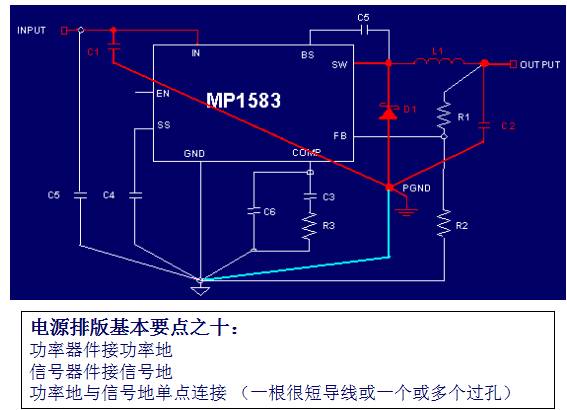

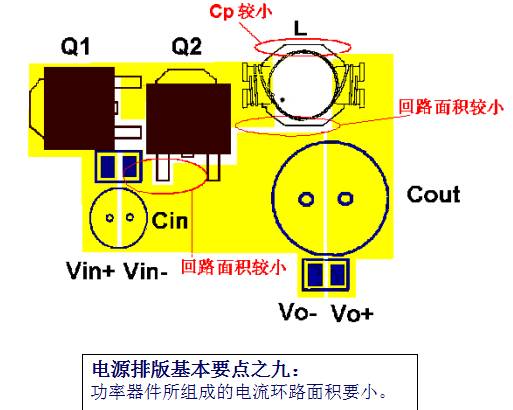

降压式电源排版的例子

降压式电源排版的例子
