TMS320C6678 ZYNQ的开发手册详细资料将围绕8大板块，分别有cameralink_loopback、sdi_capture_display、fmc_tw2867_display、dual_camera_display、hdmi_edge_display和cameralink_display、等视频案例，本期推文主要讲述的是首次新增的camera_edge_display视频案例讲解步骤，其中以创龙科技基于TI TMS320C6678 + Xilinx Zynq-7045的高速多路高清视频采集处理平台，其采用DSP+FPGA+ARM架构，可完美满足目标追踪关键指标，故此成为本期讲解实例。接下来，让我们一起往下看。

1 案例功能

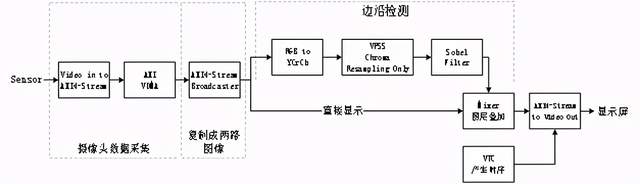

案例功能：PL端通过Video In to AXI4-Stream IP核采集摄像头视频，摄像头默认输出的视频分辨率为752x480@60，并通过AXI VDMA IP核将视频缓存到PS端DDR中，再通过AXI4-Stream Broadcaster IP核将视频复制成两路，一路用于Sobel（边缘检测）算法处理，另一路不作处理，然后通过Video Mixer IP核将两路视频进行叠加显示。

图 1 程序功能框图

2 操作说明

将MT9V034摄像头接到评估板CAMERA1接口，将HDMI显示屏通过HDMI数据线连接至评估板HDMI OUT接口。

将本案例的动态设备树镜像文件pl.dtbo和PL端.bin格式可执行文件复制到"/lib/firmware/"目录下，并将PL端可执行文件重命名为system_wrapper.bin，然后执行如下命令加载设备树文件和PL端可执行文件。

Target# mount -t configfs configfs /configfs

Target# mkdir /configfs/device-tree/overlays/camera

Target# echo pl.dtbo > /configfs/device-tree/overlays/camera/path

将案例"sw\linux_system\image\"目录下所有脚本文件拷贝至评估板文件系统，并执行如下命令，即可看到HDMI显示屏输出两路图像。

Target# ./mt9v034_init.sh

Target# ./axi_vdma_init.sh

Target# ./sobel_filter_init.sh

Target# ./mixer_init.sh

Target# ./vpss_init.sh

Target# ./sil9022_i2c_1080p.sh

执行如下命令增大阈值，此时图像边缘将会增多，图像线条将会变粗。

Target# devmem 0x43c000b4 w 0xff //设置高阈值为0xff，默认为0xa0

Target# devmem 0x43c000bc w 0xa0 //设置低阈值为0xa0，默认为0x00

执行如下命令设置颜色反转。

Target# devmem 0x43c000c4 w 1 //设置为1，边缘为白色；设置为0，边缘为黑色

3 Vivado工程说明

点击BLOCK DESIGN开发界面下的"Address Editor"选项，可查看IP核分配的地址，PS端可通过对应地址对IP核进行控制。

4 IP核配置

4.1 Video In to AXI4-Stream IP核

Video In to AXI4-Stream IP核可实现视频采集功能。

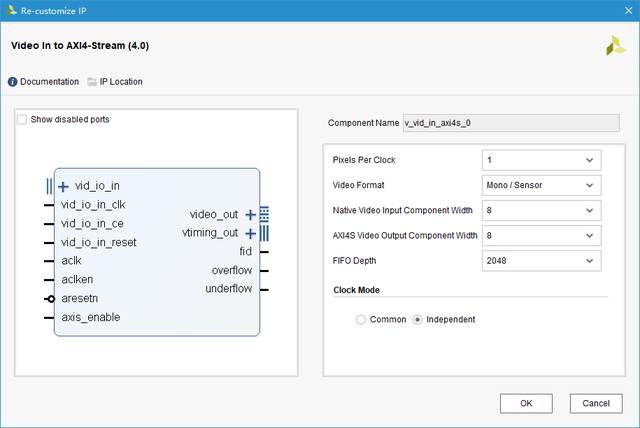

Video In to AXI4-Stream IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《pg043_v_vid_in_axi4s.pdf》。本案例使用IP核采集一路摄像头视频，Video Format配置为Mono/Sensor，Pixels Per Clock配置为1，色彩数据位宽为8bit。

4.2 AXI VDMA IP核

本案例使用AXI VDMA IP核进行视频数据缓存。

AXI VDMA(AXI Video Direct Memory Access) IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《pg020_axi_vdma.pdf》。AXI VDMA IP核中的S2MM将视频传到DDR中，MM2S从DDR中获取视频。本案例IP核的Frame Buffers为4，Stream Data Width为8。

配置VDMA为读写跟随模式。

4.3 AXI4-Stream Broadcaster IP核

AXI4-Stream Broadcaster IP核将视频复制成两路。

AXI4-Stream Broadcaster IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《
pg085-axi4stream-infrastructure.pdf》，具体配置如下。

4.4 VPSS IP核

VPSS IP核可实现视频缩放、去交错、RGB/YUV转换、YUV420/422/444转换等功能，本案例使用YUV444转YUV422功能。

VPSS(Video Processing Subsystem) IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《pg231-v-proc-ss.pdf》，具体配置如下。

4.5 Video Mixer IP核

Video Mixer IP核可对多路视频进行叠加并输出。

Video Mixer IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《pg243-v-mix-v2.0.pdf》。本案例通过IP核将两路视频叠加到1920 x 1080的视频中，再输出至HDMI显示屏进行显示，具体配置如下。

4.6 AXI IIC IP核

AXI IIC IP核可对摄像头进行配置。

AXI IIC IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《pg090-axi-iic.pdf》，具体配置如下。

4.7 Image_filter IP核

Image_filter IP核可实现图像Sobel（边缘检测）算法处理功能。

Image_filter IP核开发文档为产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《
ug925-zynq-zc702-base-trd.pdf》。Image_filter IP核源码基于产品资料“6-开发参考资料\Xilinx官方参考文档\”目录下的《xapp1167.pdf》文档中的Sobel（边缘检测）算法处理案例进行开发，对应的HLS源码位于产品资料“4-软件资料\Demo\ZYNQ_Demo\FPGA-HLS-demos\sobel_demo\”目录下。
