[转载] 4.TouchGFX界面应用之STM32显示移植
1952 查看
7 回复
 楼主 | 发布于 2019-12-20 | 只看楼主
分享到：

4.TouchGFX界面应用之STM32显示移植

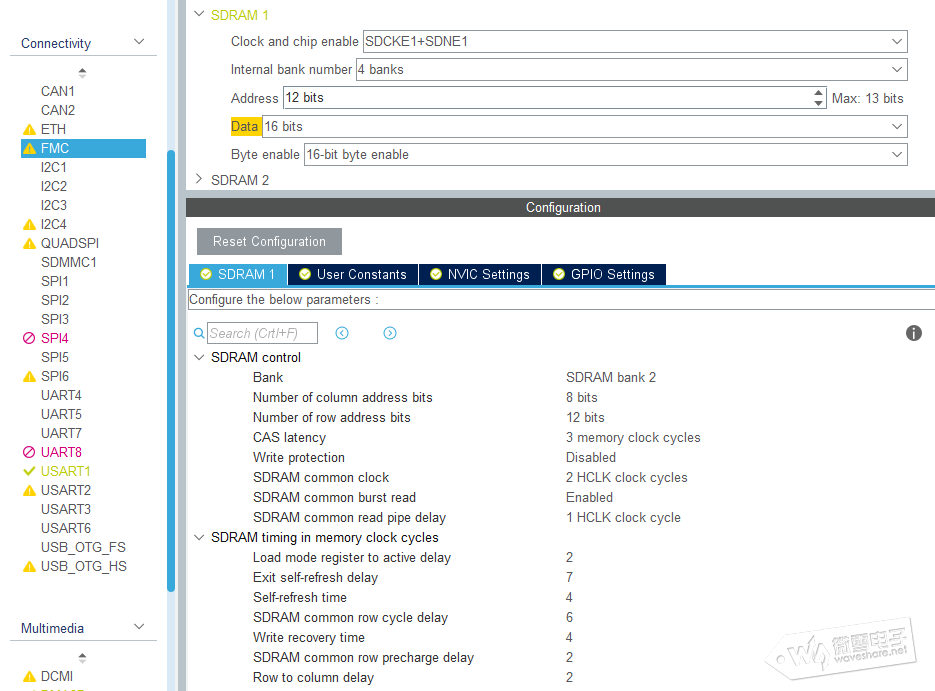

开启FMC为LCD 提供显存

开启DM2D

开启LCD 驱动器，设置好像素点和参数。

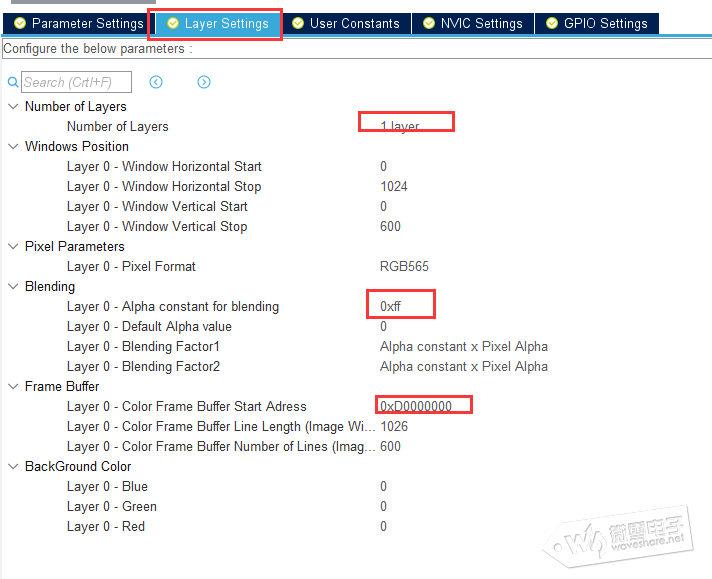

设置层数

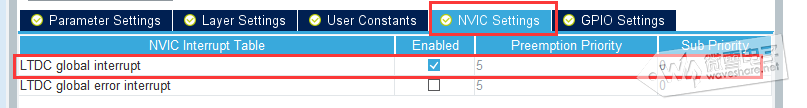

开启LTDC和DM2D中断，这个很重要


开启CRC校验

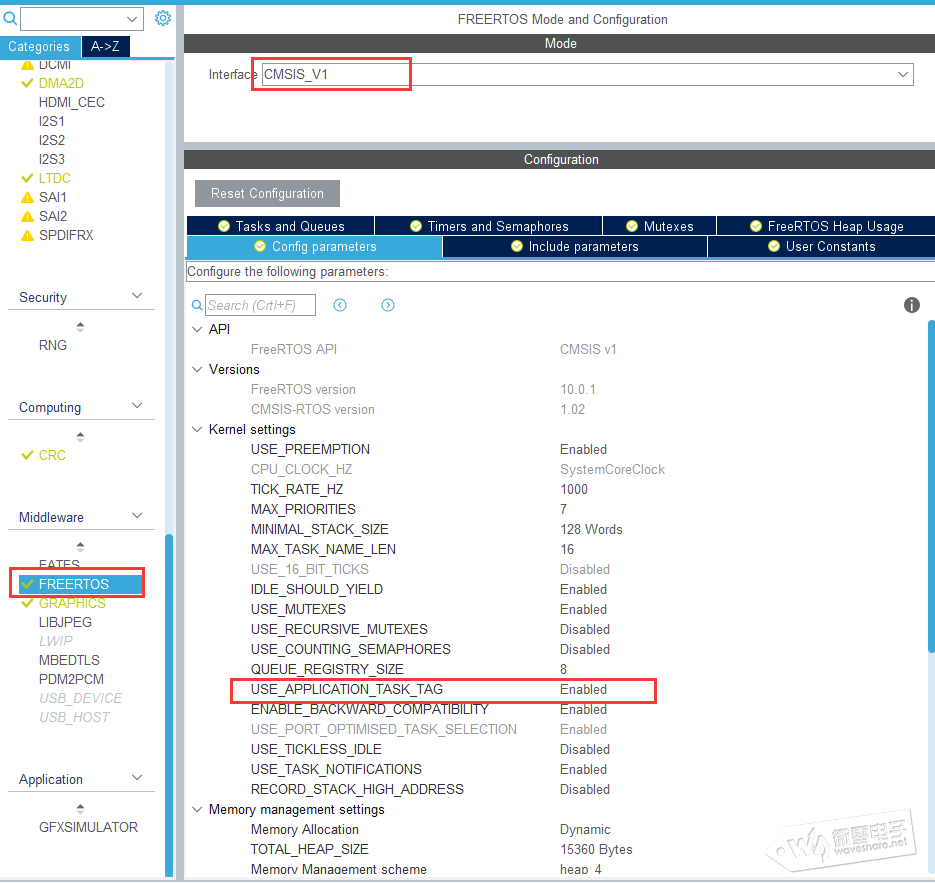

开启FreeRTOS

开启GRAPHICS,选择TouchGFX ，检查参数是否正确


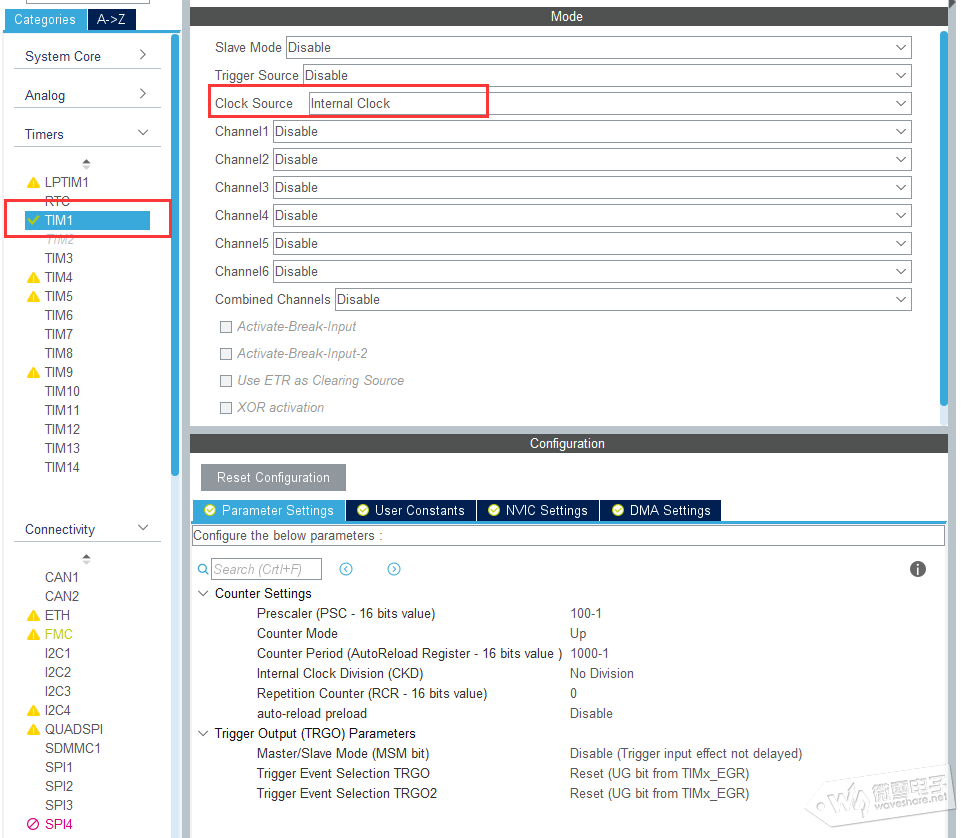

设置时基源为TM2。

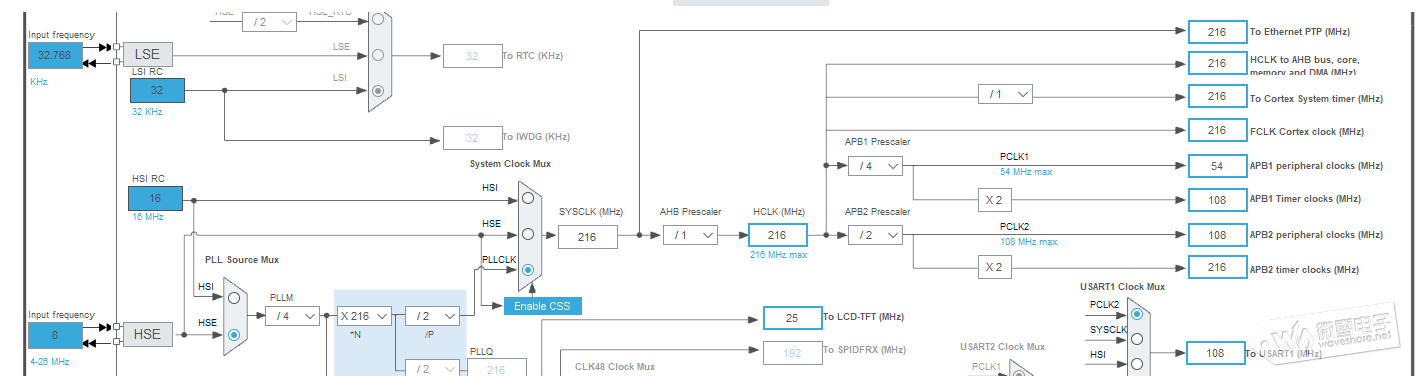

设置好时钟。


在配置TouchGFX 前可以先去试一试LCD的硬件和软件是否有问题，如果没问题在进行下一步。如果不使用STM32CubeMX生成也可以，只需要保证LCD配置和FreeRTOS可以正常工作也可以，在中间加入这些文件是一样的。

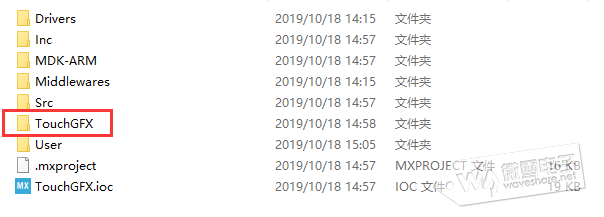

生成代码，在STM32CubeMX工作目录下创建一个TouchGFX文件夹，将TouchGFX 工程放在进去

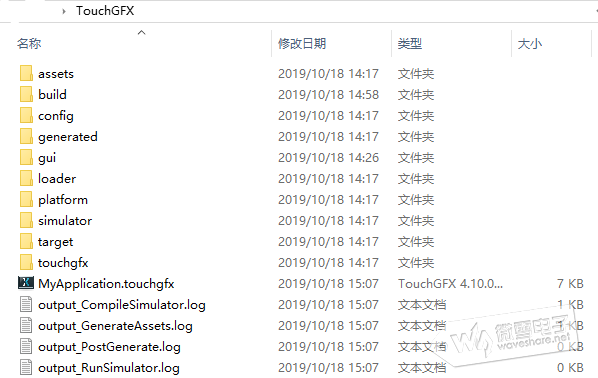

在TouchGFX 文件夹中如下

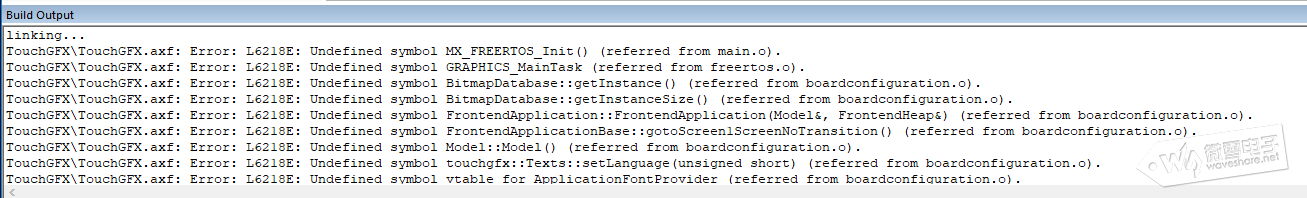

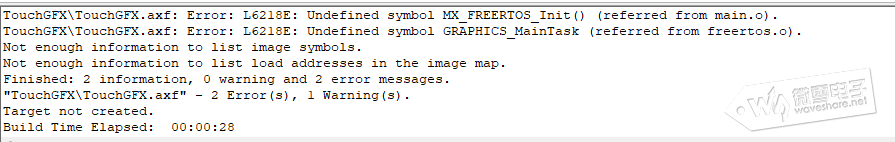

然后打开keil5工程编译，编译会报错，说函数没有定义。

然后把\TouchGFX\generated和\TouchGFX\gui文件夹下所有.cpp加载到工程中。

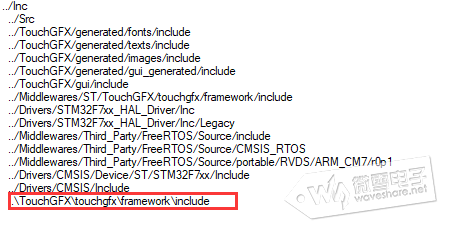

再把对应的头文件文件夹设置好，我这里但是系统默认设置好的，我只加了一个。

添加如下：

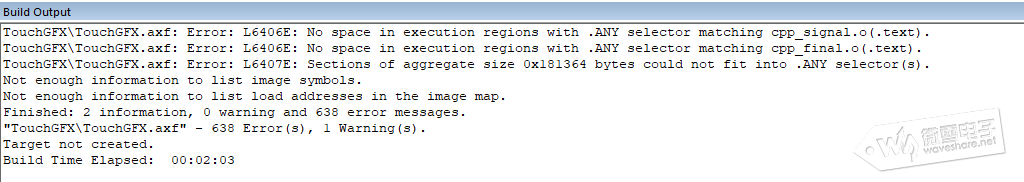

编译结束有一些没使用大图片的内存就够了，使用了大图片的内存就不够，哪怕图片只是加载到你的工程没有使用也不可以。

移除大图片后发现还有两个错误，这两个错误，找了一些发现有定义但是没有在头文件里面声明，导致编译器找不到，我们在main.h中声明这两个变量。

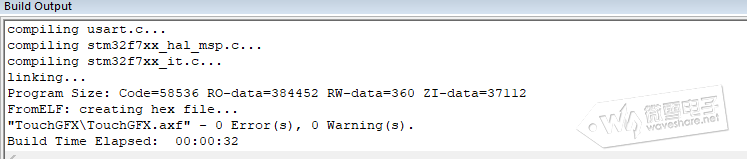

好编译过了下载板子试一试

ok，完美，哦不，，，触摸没有效果呀。

那我们加一个触摸，我们提前准备一个触摸程序，准备直接移植，我使用的是GT911触摸芯片，触摸屏支持5点触控，但是我们只使用一个点。

在STM32F7TouchController.cpp中有
void STM32F7TouchController::init() //触摸屏初始化函数
bool STM32F7TouchController::sampleTouch(int32_t& x, int32_t& y) //触摸屏读取触摸点函数
两个函数，我们加入我们的程序进去。

然后编译下载，使用效果。

注意：不要让然触摸程序一直卡死等待，不然一样没有效果，可以适当添加串口打印数据，但是不要使用printf这个函数。不管你是否重定义了，都不要使用。如果想使用TouchGFX自带的一些GUI，然后下载程序却内存不够那就请使用QSPI扩展内存来实现。
如果你的是官方板选择对应的开发板下载好驱动，可以直接下载。
