前    言

TL437x-EasyEVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为175mm*110mm，核心板采用4*60pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。

SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。

TL437x-EasyEVM开发板底板采用两层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。

 B2B连接器

开发板使用底板+核心板设计模式，底板和核心板各有5个B2B连接器。其中CON1A、CON1B、CON1C和CON1D均为50pin，0.8mm间距，合高5.0mm连接器；CON1E为80pin，0.5mm间距，合高5.0mm高速连接器，传输速率可高达10GBaud，硬件及引脚定义如下图：

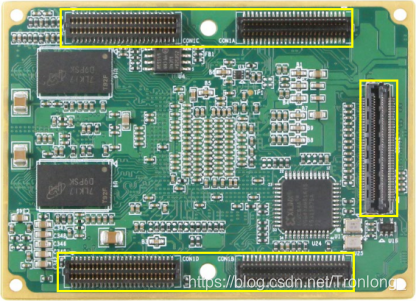

图 1核心板连接器

图 2 CON1A

图 3CON1B

图 4 CON1C

图 5 CON1D

图 6 CON1E

 LED指示灯

1. 核心板上有一个电源指示灯(LED0)，一个CPLD状态灯(LED03)，两个用户可编程指示灯(LED1、LED2)。

图 7

1. 开发板底板具有1个电源指示灯(LED0)，有两个用户可编程指示灯(LED1、LED2)，硬件及引脚定义如下图：

图 8用户可编程指示灯

图 9
