前    言

TL437x-EasyEVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为175mm*110mm，核心板采用4*60pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。

SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。

TL437x-EasyEVM开发板底板采用两层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。

LCD触摸屏接口

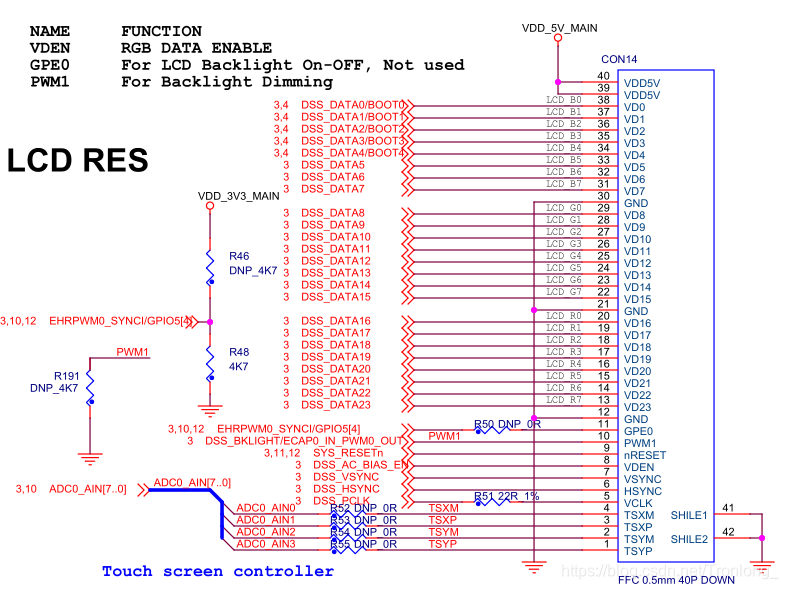

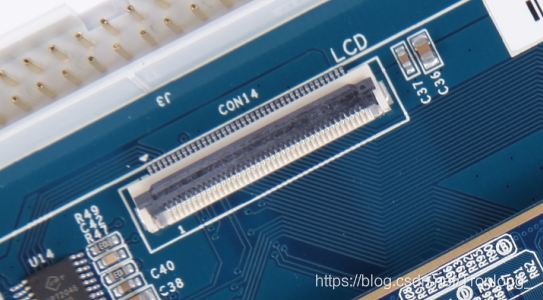

CON17为40pin、0.5mm间距LCD触摸屏接口，使用FFC排线座。LCD接口包含了常见LCD所用全部控制信号（行场扫描、时钟和使能等）。其中，1、2、3、4四线为触摸屏接口，接口定义如下图所示：

图 1

图 2

LED指示灯

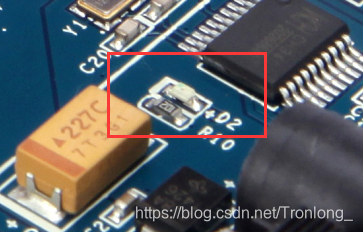

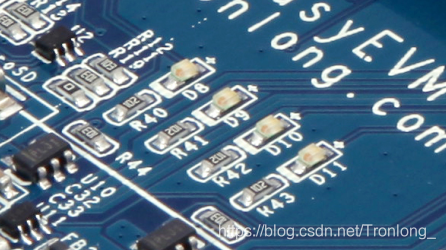

开发板底板具有1个电源指示灯D2（位于电源插座旁），以及4个用户可编程指示灯，它们分别是D8、D9、D10和D11，原理图如下：

图3

图 4

图 5

图6

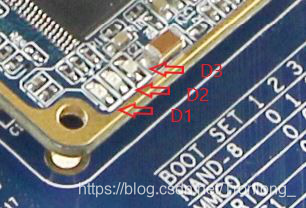

核心板共设有3个LED灯：1个电源指示灯（LED3）、2个可编程指示灯（LED1、LED2）。详细说明如下：

LED1：管脚号为PRI_MII0_COL/GPIO5[9]，GPIO控灯。

LED2：管脚号为PRI_MII0_COL/GPIO5[8]，GPIO控灯。

LED3：仅作为电源指示灯。

图 7
