[原创] TLK7-EVM开发板规格书

744 查看

1 回复

楼主 | 发布于 2020-09-16 | 只看楼主

分享到：

基于Xilinx Kintex-7系列高性价比FPGA处理器；
FPGA芯片型号为XC7K325T-2FFG676I，兼容XC7K160T/410T-2FFG676I，NOR FLASH 256Mbit，DDR3 512M/1GByte可选，方便用户二次开发使用；
逻辑单元326K个，DSP Slice 840个，8对高速串行收发器，每通道通信速率高达12.5Gbit/s；
2个SFP+接口，传输速率可高达10Gbit/s，可接SFP+光口模块或SFP+电口模块；
2个工业级FMC连接器，支持高速ADC、DAC和视频输入输出等FMC-LPC标准模块；
2个HDMI接口，每路最高支持输入输出1080P60；
PCI Express 2.0高速数据传输接口，双通道，每通道通信速率可高达5GBaud；
支持USB 2.0、PMOD、UART等常见接口，支持SATA、Micro SD卡存储数据；
3个BANK电压可配，提供1.8V、3.3V和用户自定义方式，使用灵活方便；
核心板采用高速B2B连接器，稳定可靠，防反插和保证信号完整性；

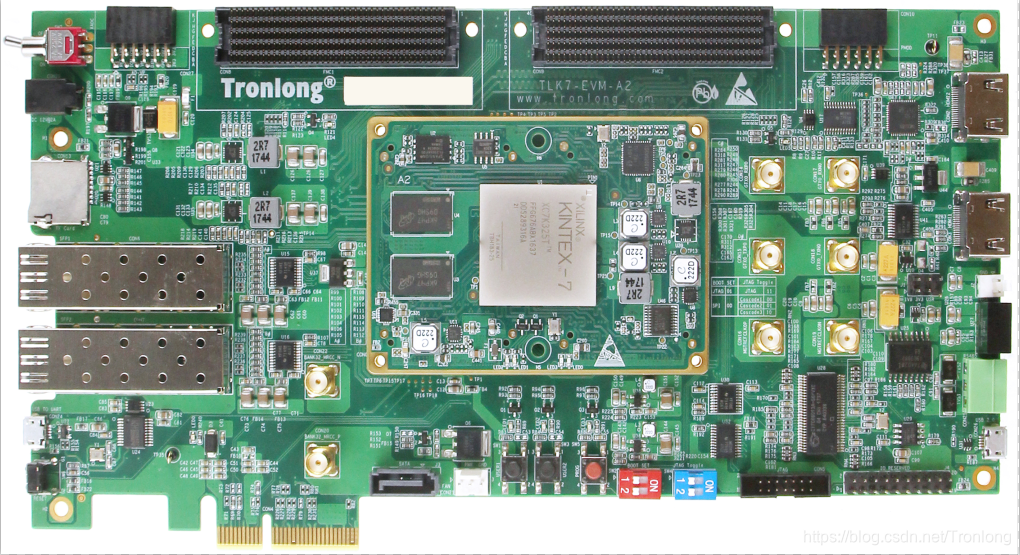

图 1 开发板正面图

图 2 开发板斜视图

TLK7-EVM是一款创龙基于Xilinx Kintex-7系列FPGA自主研发的核心板+底板方式的开发板，可快速评估FPGA性能。核心板尺寸仅80mm*58mm，底板采用沉金无铅工艺的6层板设计，专业的PCB Layout保证信号完整性的同时，经过严格的质量控制，满足工业环境应用。

SOM-TLK7核心板引出FPGA丰富的资源信号引脚，二次开发极其容易，客户只需要专注上层应用，大大降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。

不仅提供丰富的Demo程序，还提供详细的开发教程，全面的技术支持，协助客户进行底板设计、调试以及软件开发。

硬件框图

图 3开发板硬件框图

图 4 开发板硬件资源图解1

图 5 开发板硬件资源图解2

硬件参数

表 1

FPGA	Xilinx Kintex-7 XC7K325T-2FFG676I，兼容XC7K160T/410T-2FFG676I
RAM	512M/1GByte DDR3
ROM	256Mbit SPI NOR FLASH
EEPROM	2Kbit
B2B Connector	4x 100pin高速B2B连接器，间距0.5mm，合高5.0mm，共400pin，信号速率可达10GBaud
LED	2x供电指示灯（底板1个，核心板1个）
1x程序提示灯（核心板）
5x用户指示灯（底板3个，核心板2个）
KEY	1x复位按键
1x PROGRAM按键
2x用户按键
PCIe	1x PCIe Gen2，单端口双通道，每通道最高通信速率5GBaud
HDMI	2x HDMI接口，由普通IO引出
Ethernet	2x SFP+，由2个高速串行收发器引出
SD	1x Micro SD接口
USB	1x Micro USB 2.0接口
SATA	1x 7pin SATA硬盘接口
IO	1x 12pin PMOD接口
2x 400pin FMC连接器，LPC标准
UART	1x UART，Micro USB接口
1x RS485串口，半双工模式
XADC	1x XADC双通道，12bit，1MHz，1.0Vp-p
SMA	2x MRCC，全局参考时钟
2x MGTREFCLK，GTX参考时钟
4x GTX，高速收发器
JTAG	1x 14pin JTAG接口，间距2.0mm
BOOT SET	1x 2bit拨码开关
JTAG TOGGLE	1x 2bit拨码开关
FAN	1x 3pin FAN，12V供电，间距2.54mm
SWITCH	1x电源开关
POWER	1x 12V 2A直流输入DC417电源接口，外径4.4mm，内径1.65mm
