1.开发板简介

基于Xilinx Artix-7系列FPGA处理器；
FPGA芯片型号为XC7A100T-2FGG484I，NOR FLASH 256Mbit，DDR3 512M/1GByte可选，兼容XC7A200T-2FBG484I，方便用户二次开发使用；
逻辑单元101K个，DSP Slice 240个，4对速率为6.6Gb/s高速串行收发器，底板用做4通道PCIe Gen2；
3个BANK电压可配，提供1.8V、3.3V和用户自定义方式，使用灵活方便；
核心板采用高速可靠B2B连接器，防反插和保证信号完整性；
PCI Express 2.0高速数据传输接口，四通道，每通道通信速率可高达5GBaud；
支持PMOD、RS485、XADC等常见接口，支持Micro SD卡存储数据；
开发板引出丰富的I/O口，方便开发和评估核心板性能；
工业温度等级-40°C~85°C。

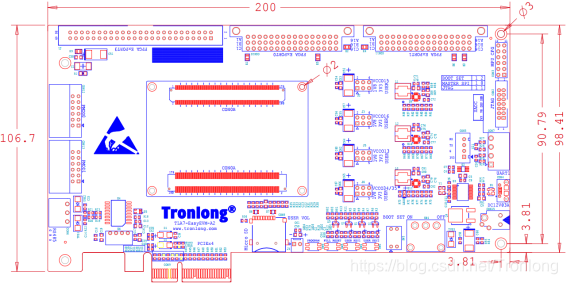

图 1 开发板正面图

图 2 开发板斜视

TLA7-EasyEVM开发板是一款由广州创龙基于Xilinx Artix-7系列FPGA自主研发的核心板+底板方式的开发板，可快速评估FPGA性能。核心板尺寸仅70mm*50mm，底板采用沉金无铅工艺的10层板设计，专业的PCB Layout保证信号完整性的同时，经过严格的质量控制，满足工业环境应用。

SOM-TLA7核心板引出FPGA丰富的资源信号引脚，二次开发极其容易，客户只需要专注上层应用，大大降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。

不仅提供丰富的Demo程序，还提供详细的开发教程，全面的技术支持，协助客户进行底板设计、调试以及软件开发。

2.典型运用领域

高速数据采集处理系统
高端图像处理设备
高端音视频数据处理
通信系统
高精度仪器仪表
高端数控系统

3.软硬件参数

硬件框图

图 3开发板硬件框图

图 4开发板硬件资源图解1

图 5开发板硬件资源图解2

硬件参数

表 1 硬件参数

FPGA	Xilinx Artix-7 XC7A100T-2FGG484I，兼容XC7A200T-2FBG484I
ROM	256Mbit SPI NOR FLASH
RAM	512M/1GByte DDR3
EEPROM	256Kbit
B2B Connector	2x 180pin高速B2B连接器，间距0.5mm，合高5mm，共360pin，信号率可达18GBaud
LED	2x电源指示灯（底板1个，核心板1个）
LED	6x用户指示灯（底板4个，核心板2个）
KEY	3x用户按键
KEY	1x复位按键
PCIe	1x PCIe Gen2，单端口四通道，每通道最高通信速率5GBaud
IO	2x FPGA ExPORT，48pin欧式端子
IO	1x FPGA ExPORT，50pin牛角座
UART	1x UART1，Micro USB接口，提供4针TTL电平测试端口
UART	1x RS485，半双工模式
XADC	1x 4pin XADC，双通道，12bit，1MHz，1.0Vp-p，间距3.81mm
SD	1x Micro SD接口
PMOD	2x 12pin PMOD
JTAG	1x 14pin JTAG接口，间距2.00mm
BOOT SET	1x 2bit拨码开关
SWITCH	1x电源开关
POWER	1x 12V 2A直流输入DC417电源接口，外径4.4mm，内径1.65mm
