核心板简介
创龙SOM-TL335x是一款基于TI Sitara系列AM3352/AM3354/AM3359 ARM Cortex-A8高性能低功耗处理器设计的低成本工业级核心板，通过工业级B2B连接器引出千兆网口、HDMI、GPMC等接口。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

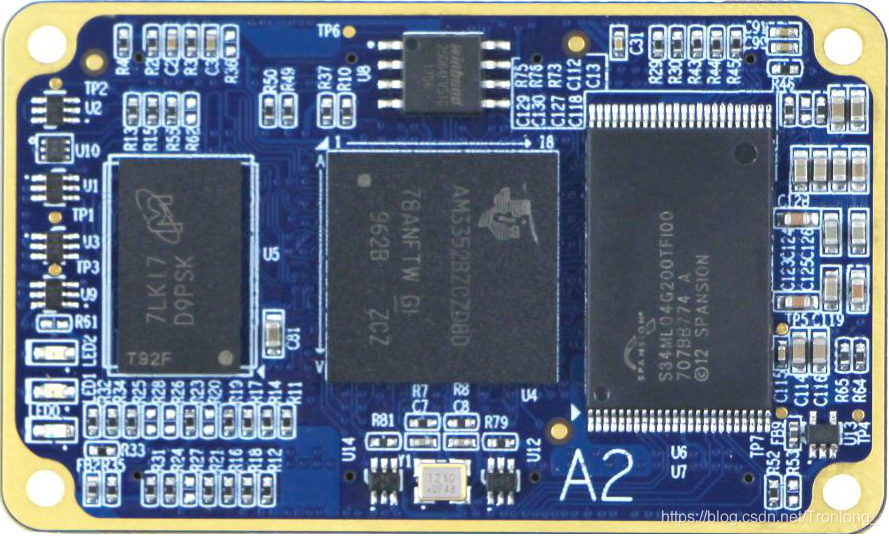

图 1 核心板正面图

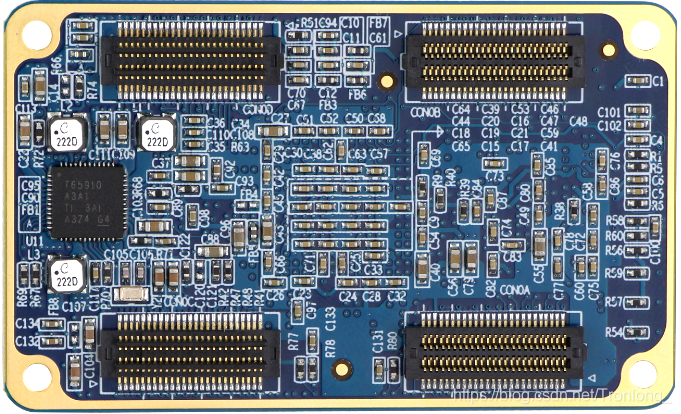

图 2 核心板背面图

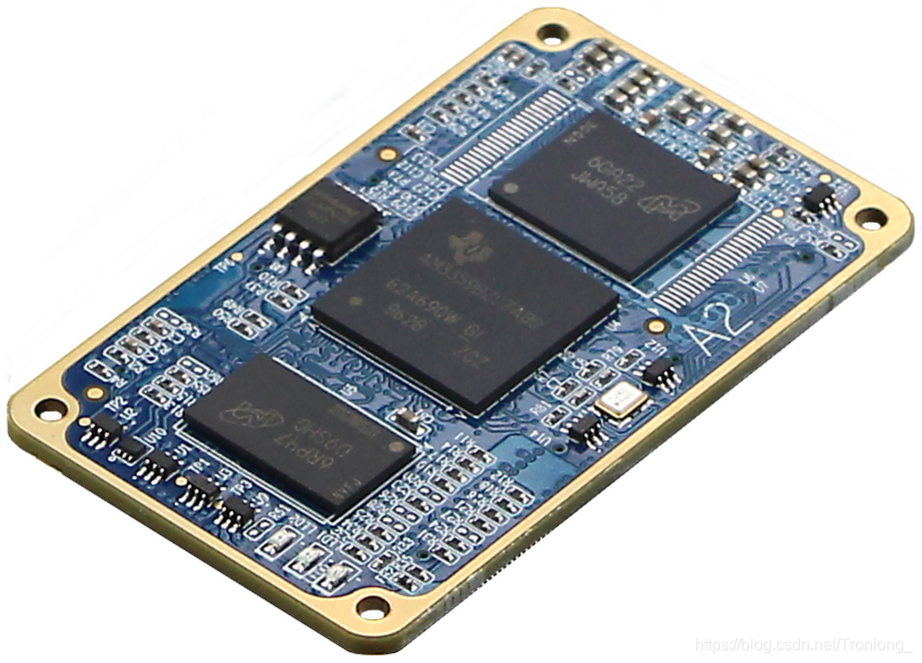

图 3 核心板斜视图
图 4 核心板侧视图
典型应用领域
- 通讯管理
- 数据采集
- 人机交互
- 运动控制
- 智能电力
软硬件参数
硬件框图

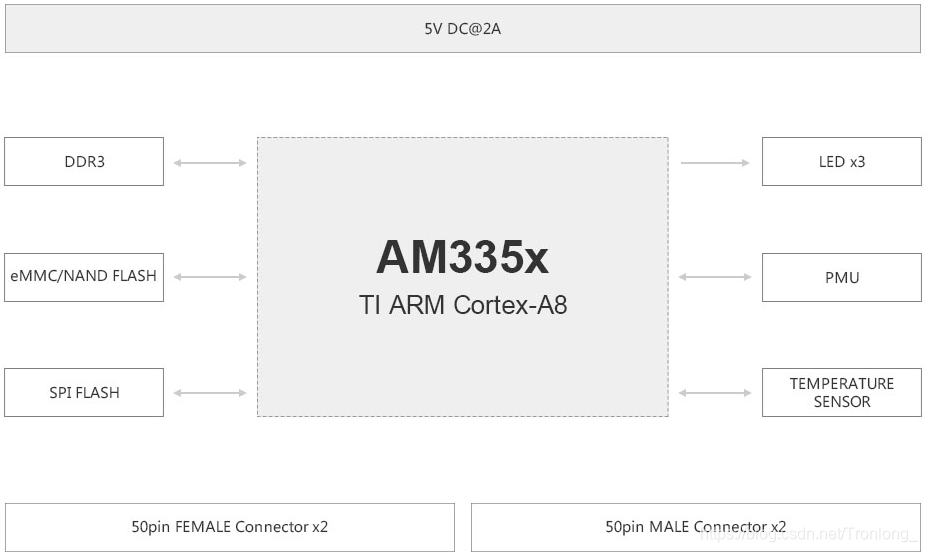

图 5 核心板硬件框图

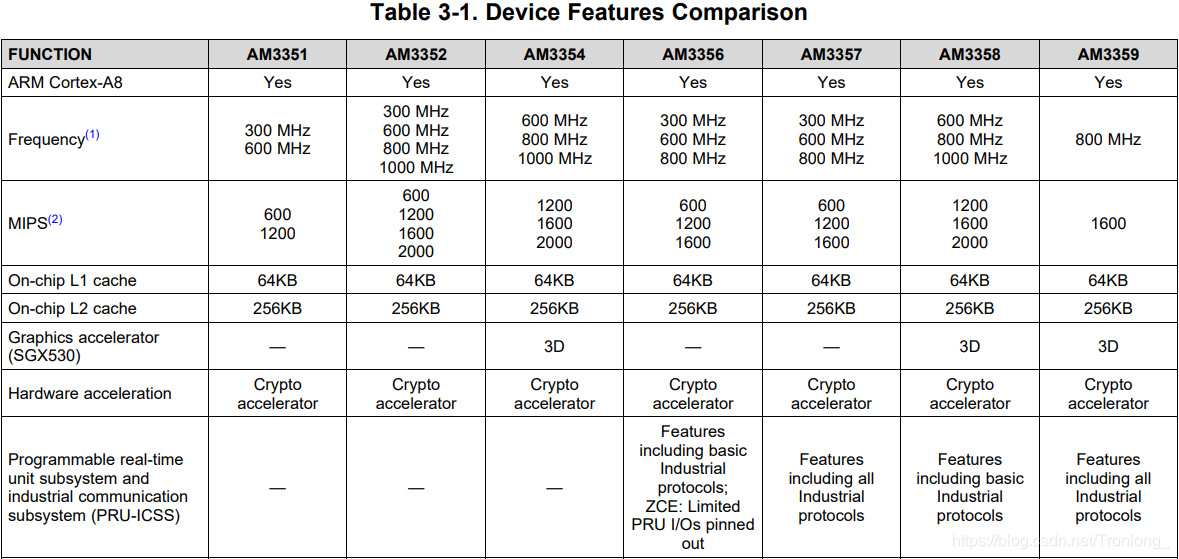

图 6 AM335x处理器资源对比图

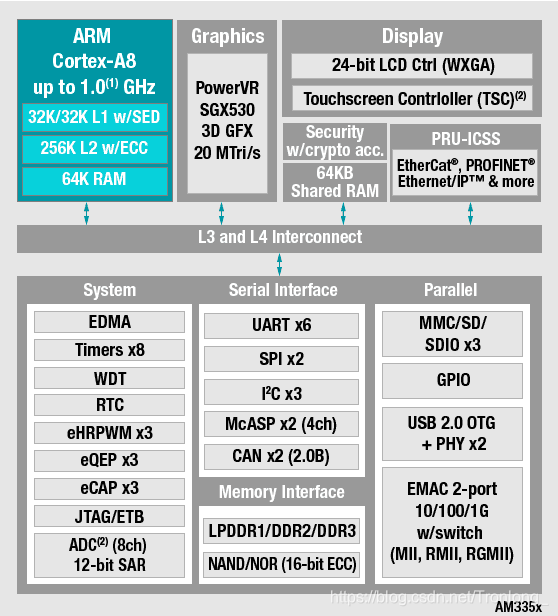

图 7 AM335x处理器功能框图
硬件参数
表 1
|
CPU |
CPU：TI Sitara AM3352/AM3354/AM3359 |
|
ARM Cortex-A8，主频800MHz/1GHz |
|
|
1x PRU-ICSS，PRU-ICSS子系统含两个PRU(Programmable Real-time Unit)核心，支持EtherCAT等协议（仅限AM3359） |
|
|
1x SGX530 3D图形加速器（仅限AM3359和AM3354） |
|
|
ROM |
256/512MByte NAND FLASH或4/8GByte eMMC |
|
64Mbit SPI FLASH |
|
|
RAM |
256/512MByte DDR3 |
|
SENSOR |
1x TMP102AIDRLT温度传感器 |
|
LED |
1x电源指示灯 |
|
2x用户可编程指示灯 |
|
|
B2B Connector |
2x 50pin公座B2B连接器，2x 50pin母座B2B连接器，共200pin，间距0.5mm，合高3.5mm |
|
硬件资源 |
1x 24-bit LCD controller，最大分辨率2048 x 2048 |
|
2x 10/100/1000M Ethernet |
|
|
2x USB 2.0 DRD(Dual-Role-Device - Host or Device) |
|
|
1x GPMC，16bit |
|
|
2x CAN |
|
|
3x eQEP |
|
|
3x eCAP |
|
|
3x eHRPWM，可支持6路PWM |
|
|
3x MMC/SD/SDIO |
|
|
6x UART |
|
|
1x 8-ch 12-Bit ADC，200K Samples Per Second，电压输入范围一般为0～1.8V |
|
|
3x I2C |
|
|
2x McASP |
|
|
2x SPI |
|
|
1x WDT |
|
|
1x RTC |
|
|
1x JTAG |
软件参数
表 2
|
ARM端软件支持 |
Linux-4.9.65，Linux-RT-4.9.65 |
|
|
图形界面开发工具 |
Qt |
|
|
软件开发套件提供 |
Processor-SDK Linux-RT |
|
|
驱动支持 |
NAND FLASH |
DDR3 |
|
SPI FLASH |
eMMC |
|
|
MMC/SD |
UART |
|
|
LED |
BUTTON |
|
|
RS232/RS485 |
TEMPERATURE SENSOR |
|
|
McASP |
I2C |
|
|
CAN |
Ethernet |
|
|
USB 2.0 |
GPIO |
|
|
7in Touch Screen LCD |
PWM |
|
|
eQEP |
RTC |
|
|
eCAP |
ADC |
|
|
USB WIFI |
USB 4G |
|
|
USB Mouse |
|
|
开发资料
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；
- 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；
- 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易。
开发例程主要包括：
- Linux应用开发例程
- Qt开发例程
- EtherCAT开发例程
电气特性
工作环境
表 3
|
环境参数 |
最小值 |
典型值 |
最大值 |
|
工作温度 |
-40°C |
/ |
85°C |
|
工作电压 |
/ |
5V |
/ |
功耗测试
表 4
|
类别 |
电压典型值 |
电流典型值 |
功耗典型值 |
|
核心板 |
5V |
210mA |
1.05W |
备注：功耗基于TL335x-EVM评估板测得。功耗测试数据与具体应用场景有关，测试数据仅供参考。
机械尺寸图
表 5
|
PCB尺寸 |
58mm*35mm |
|
PCB层数 |
8层 |
|
板厚 |
1.6mm |
|
安装孔数量 |
4个 |

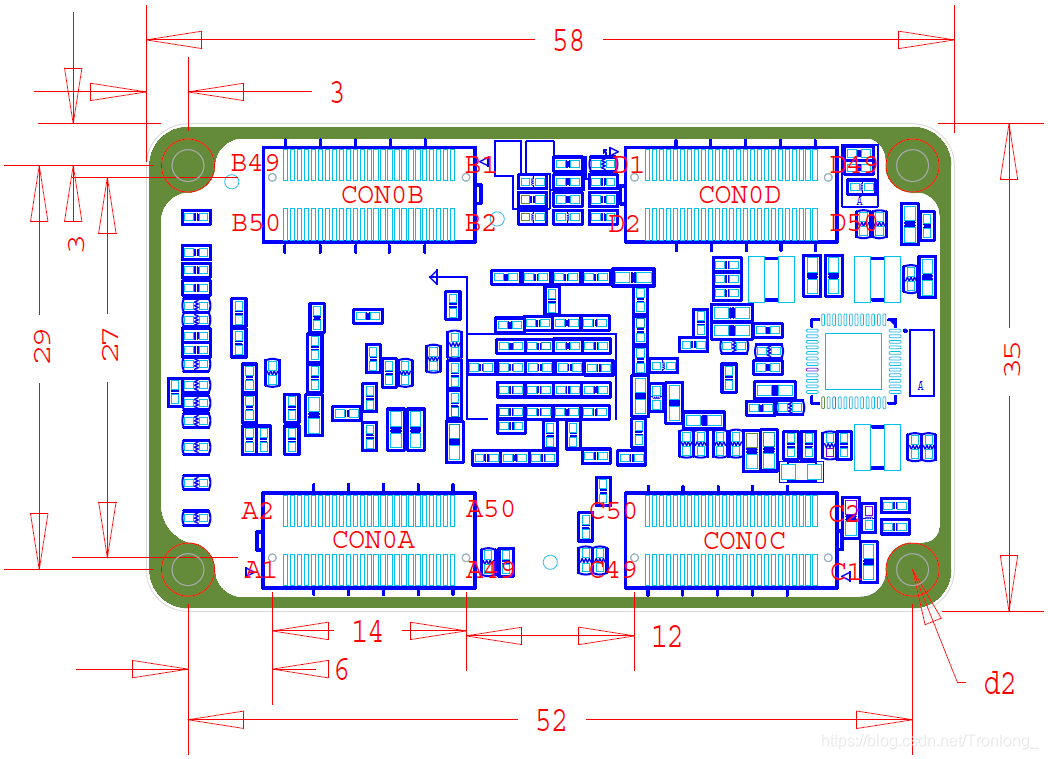

图 8 核心板机械尺寸图（顶层透视图）
