前言

TL138/1808/6748-EVM是广州创龙基于SOM-TL138/1808/6748核心板开发的一款开发板。由于SOM-TL138/1808/6748核心板管脚兼容，所以此三个核心板共用同一个底板。开发板采用核心板+底板的设计方式，尺寸为18cm*13cm，它主要帮助开发者快速评估核心板的性能。

核心板采用高密度6层板沉金无铅设计工艺，尺寸为55mm*33mm，板载3路转换率很高的DC-DC核心电压转换电源芯片，实现了系统的低功耗指标，精密、原装进口的B2B连接器引出全部接口资源，以便开发者进行快捷的二次开发使用。

TL138/1808/6748-EVM开发板底板是一个四层无铅沉金电路板，为了方便用户学习开发参考使用，上面引出了常见的各种接口。

TAG仿真器接口

可以通过JTAG接口烧写Bootloader和进行软件调试。CON8提供了包含完整JTAG标准信号的14Pin JTAG接口，2.54mm间距，各引脚定义如下图：

图1

图2

LED指示灯

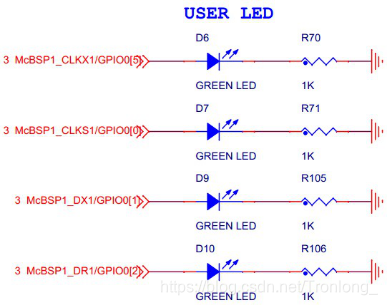

开发板底板具有1个电源指示灯D2，以及4个用户可编程指示灯，它们分别是D6、D7、D9和D10，原理图如下：

图 3

图 4

图5

核心板上面也有3个LED灯，核心板上丝印为D4的是核心板电源指示灯，D5和D6是用户可编程LED灯。以下为核心板的LED灯和说明：

图6
