[资料] 中微高端电机控制芯片CMS32M5536LQ48 广泛用于电动工具,园林工具
74 查看
0 回复
 楼主 | 发布于 2022-07-21 | 只看楼主
分享到:

CMS32M55xx系列MCU是中微半导体基于ARM-Cortex M0推出的高端电机控制专用芯片。主频高达64MHz,工作电压2.1V至5.5V;提供32K Flash Memory,8K SRAM;多达30个GPIO;6通道增强型PWM可输出死区可控的互补型PWM;内置采样率100Ksps的12-bit低速 ADC, 内置采样率1.2Msps的12-bit高速ADC;内置2通道高性能运算放大器,2通道模拟比较器,2通道增益可调的可编程增益放大器;32位硬件除法器仅需6个系统时钟;通信接口方面提供2个UART, 1路SPI, 1路I2C;工业级标准设计,可工作在-40℃至-105℃;集成多种驱动(3P+3N, 6N),降低方案的外围元器件和BOM成本;提供IEC60730安规认证库,协助客户轻松通过CLASS B认证; 提供SSOP24,QFN40及LQFP48多种封装。

产品特性:

> ARM Cortex M0内核

> 工作电压:2.1V-5.5V @64MHz

> 工作温度:-40℃ - 105℃

> 32KB Flash ROM

> 8KB SRAM

> 2个32位/16位定时器

> 32位看门狗定时器,可中断唤醒

> 6位窗口看门狗定时器

> 2组捕捉/比较/脉宽调制模块(CCP),可选择通道A或通道B

> 内置32位硬件除法器

> 6通道增强型PWM模块

> 2通道高性能模拟运算放大器

> 2通道带双边迟滞功能的模拟比较器

> 2通道增益可调的可编程增益放大器

> 内置高精度12-bit低速ADC,采样率:100Ksps

> 内置高精度12-bit高速ADC,采样率:1.2Msps

> 2个UART接口

> 1个I2C接口

> 1个SPI接口

> 支持4种振荡方式

> 支持四种工作模式

> 30个通用GPIO

> 封装类型:SSOP24,QFN40及LQFP48


深圳市芯美力科技有限公司 中微原厂代理

终端客户,可提供样品支持和原厂技术支持,货源长期稳定供应,批次新,品质保证

  • CMS32M55xx 高压油烟机方案性能特点:

    > 集成12Bits高速ADC,多路高性能模拟运放和可编程PGA,精简外围电路

    > 无感FOC、双电阻控制方式

    > 自收敛直接闭环启动算法,适应不同负载启动,100%启动成功

    > 顺逆风启动效果优良,启动快速平稳,无失步,运行平稳噪音低

    > 恒力矩/恒功率控制

    > 支持通过UART接口的通讯控制

    > 具备优异的CE、ESD性能,EFT>4200V

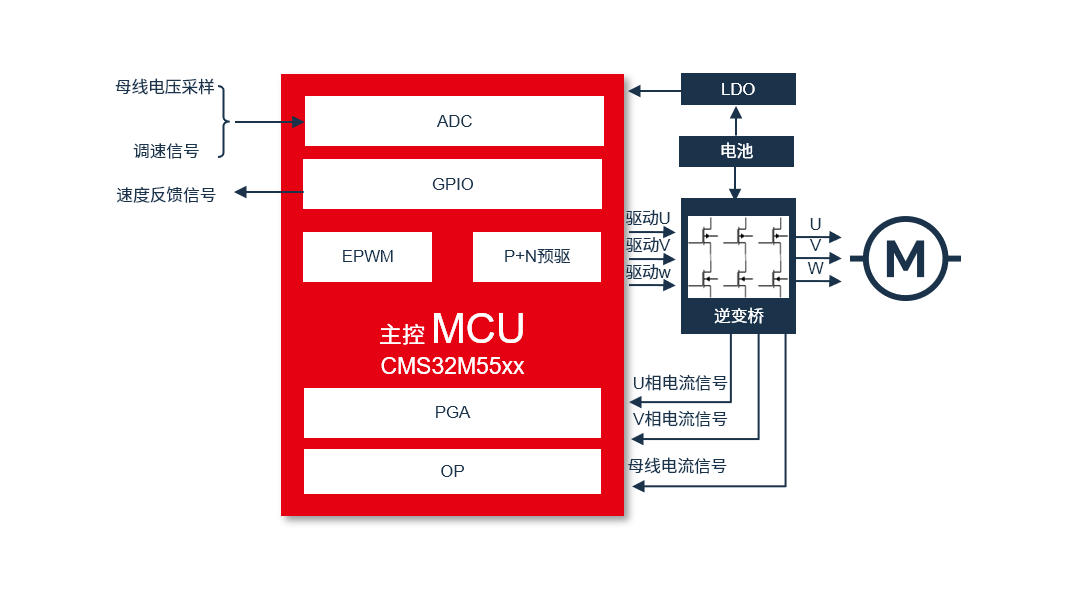

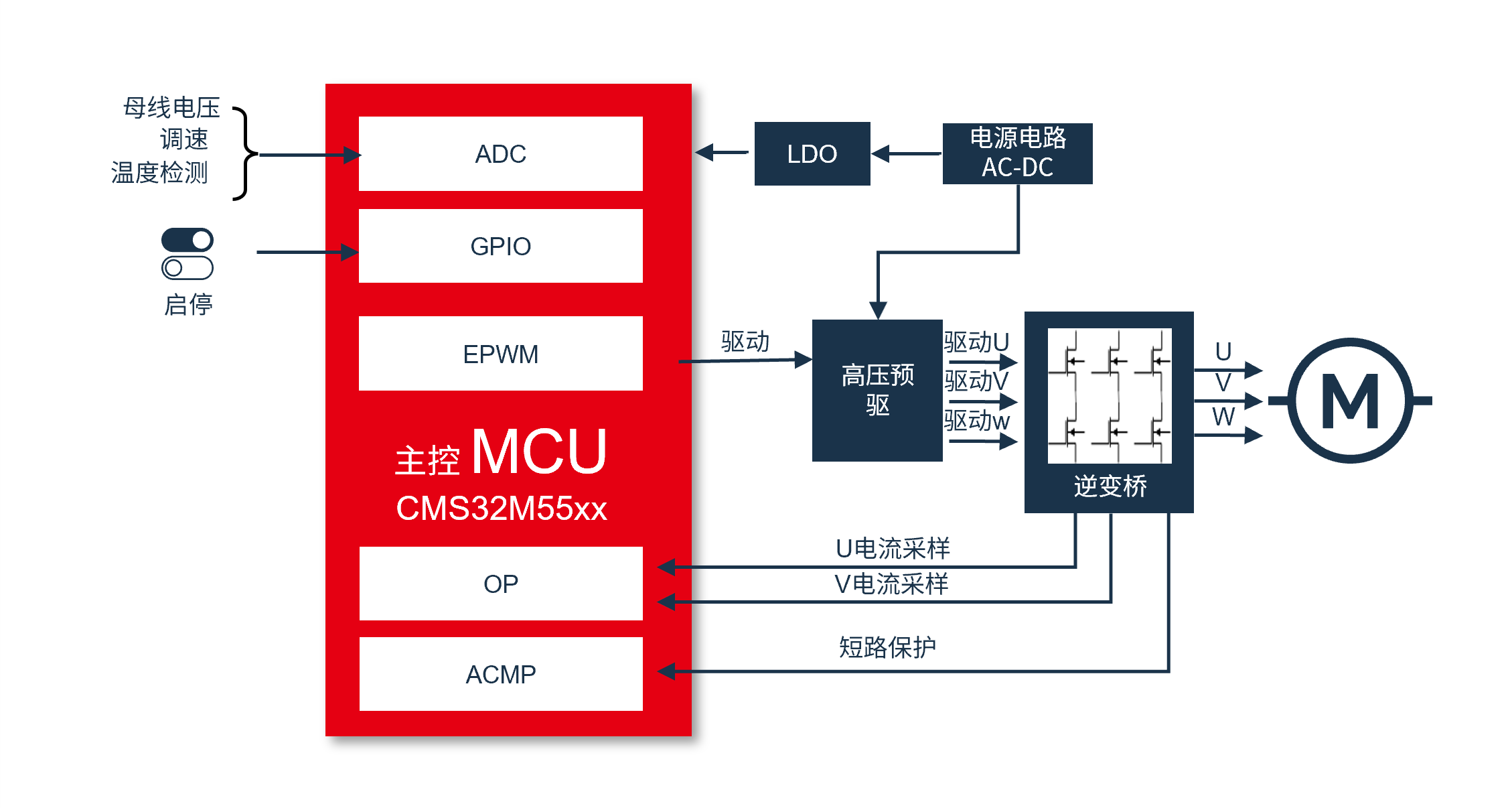

  • 应用框图

  • CMS32M55xx 空气净化器电机控制方案性能特点:

    > 集成12Bits高速ADC,多路高性能模拟运放和可编程PGA,P+N驱动,精简外围电路

    > 无感FOC、双电阻控制方式

    > 自收敛直接闭环启动算法,适应不同负载启动,100%启动成功

    > 顺逆风启动效果优良,启动快速平稳,无失步,运行平稳噪音低

    > 恒转速控制

    > 标准输出接口:FG、Vsp(或PWM)、VCC、GND

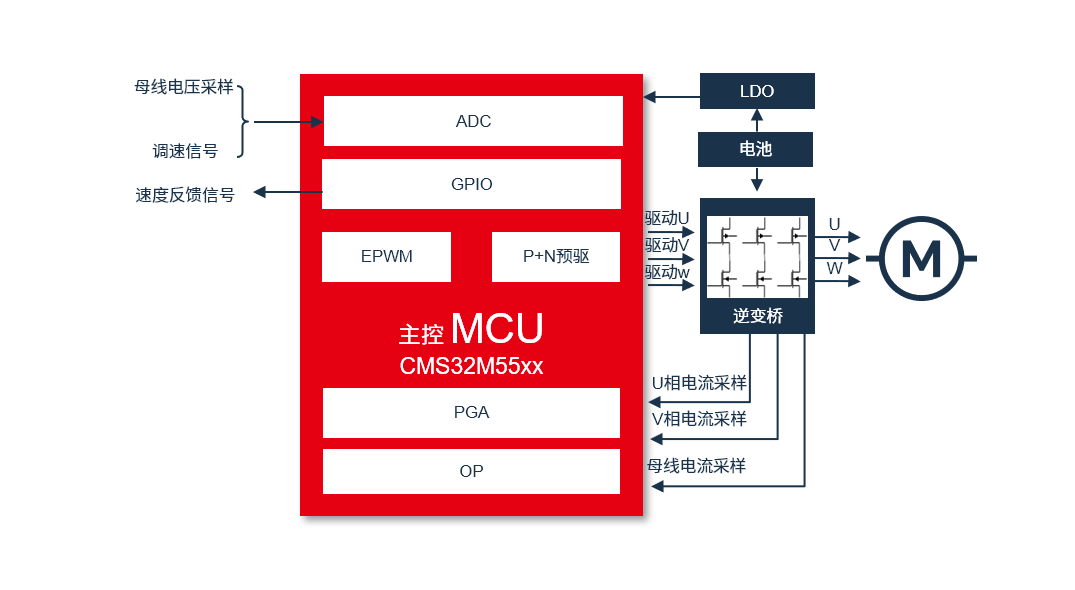

  • 应用框图


  • CMS32M55xx落地扇电机控制方案性能特点:

    > 集成12Bits高速ADC,多路高性能模拟运放和可编程PGA,P+N驱动,精简外围电路

    > 无感FOC、双电阻控制方式

    > 自收敛直接闭环启动算法,适应不同负载启动,100%启动成功

    > 顺逆风启动效果优良,启动快速平稳,无失步,运行平稳噪音低

    > 恒转速控制

    > 标准输出接口:FG、Vsp(或PWM)、VCC、GND


  • 应用框图
